Réseau de chaleur : le raccordement ne tient pas qu’au tuyau

Person with feet buried in sand casting shadows on a sunny beach day.

Un réseau de chaleur remplace la chaudière individuelle par une production centralisée et une sous-station. Le raccordement devient alors une affaire de tuyaux, de réglages et de documents techniques, pas d’un simple branchement au coin de la rue.

Chaleur sur toute la ligne, sans mélanger les tuyaux

Un réseau de chaleur rassemble une unité de production, un réseau de distribution primaire et des sous-stations d’échange. Le ministère de la Transition écologique décrit ensuite un réseau secondaire qui dessert les bâtiments depuis ces sous-stations. La chaleur peut venir d’une chaufferie, de la géothermie ou d’une récupération d’énergie.

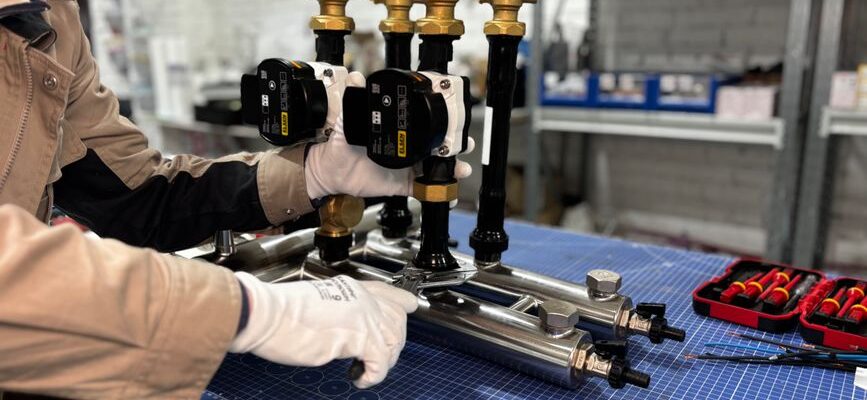

Deux circuits, un seul échangeur

Dans l’immeuble, la sous-station transfère la chaleur vers l’installation intérieure. Le logement conserve ses radiateurs et ne possède pas de chaudière individuelle. Les compteurs et l’échangeur se trouvent généralement dans un local technique, où l’on peut enfin regarder ce que le mot raccordement recouvre vraiment.

La température du réseau primaire n’est pas celle qui circule directement dans chaque radiateur. Une publication de Materials parue en 2019 décrit une distribution d’eau chaude avec un retour compris entre 40 et 120 °C selon le système étudié. La température de départ, le retour et les réglages de la sous-station doivent donc être lus ensemble.

Le modèle fonctionne surtout lorsque plusieurs bâtiments se trouvent à proximité ou présentent une demande régulière. Les réseaux de chaleur restent locaux, à l’échelle d’une ville ou d’un quartier. Une piscine, un hôpital, des bureaux ou des logements peuvent partager la même infrastructure. Le tuyau ne se téléporte pas, même quand le planning du chantier le promet.

Le mètre de tranchée ne se vend pas au mètre carré

An industrial power plant illuminated at night with a full moon in the sky
Photo de American Public Power Association sur Unsplash.

Un prix au mètre carré de logement ne suffit pas à comparer deux raccordements. Le projet comprend une production, une canalisation primaire, une sous-station, une interface avec le bâtiment et parfois des travaux sur le réseau intérieur. La longueur de la liaison et la configuration du local technique changent la facture, même lorsque la surface chauffée semble comparable.

Un devis descriptif doit donc séparer les postes. Faites apparaître la canalisation jusqu’au bâtiment, la sous-station, l’échangeur, le comptage, les travaux dans le local technique et les adaptations de l’installation existante. Le calendrier doit également distinguer les études, la pose, la mise en service et la réception. Quand tout tient sur une seule ligne, ça négocie sévère avec le gestionnaire.

Le bon chiffrage sépare l’infrastructure commune de ce qui reste à payer ou à modifier dans le bâtiment.

Vert sur l’étiquette, mix dans la chaudière

a red pipe on the side of a building
Photo de Nadiia Ganzhyi sur Unsplash.

Un réseau de chaleur n’est pas automatiquement alimenté par une énergie renouvelable. Les sources peuvent inclure le bois-énergie, la géothermie, la chaleur de récupération, des pompes à chaleur, la cogénération ou des combustibles fossiles. Le ministère de la Transition écologique présente les réseaux comme un moyen d’exploiter à grande échelle des ressources difficiles à mobiliser dans un logement isolé.

Le vert ne se lit pas sur la plaque

Pour comparer deux réseaux, demandez la composition du mix, la part de chaleur renouvelable ou de récupération, les équipements d’appoint et la méthode utilisée pour calculer les émissions. Le nom du réseau ne renseigne pas, à lui seul, sur ce qui chauffe l’eau pendant l’année.

Une revue publiée le 23 juin 2025 dans le Journal of Environmental Management a examiné 39 articles sur l’utilisation de la chaleur excédentaire dans les réseaux. Elle relève notamment l’absence de définition standardisée de cette chaleur, des périmètres d’analyse du cycle de vie très différents et des règles variables pour répartir les impacts entre le fournisseur et l’utilisateur. Ces réserves compliquent les comparaisons trop rapides entre deux projets.

La gestion de la demande compte aussi. Un article paru en 2023 dans Scientific Reports a étudié plus de huit saisons de chauffage d’une installation de cogénération à Cheongju, en Corée du Sud. Les modèles utilisaient la météo, les jours fériés et les consommations horaires. Ce travail renseigne sur la prévision d’une installation étudiée, pas sur la facture de chaque abonné français.

Baisser la température, hausser la méthode

Réduire les températures de départ et de retour peut diminuer l’énergie fournie au réseau, mais les bâtiments et les équipements doivent suivre. L’article publié en 2019 dans Materials a testé deux scénarios de commande prédictive : le premier utilisait l’historique de charge, le second une prévision de la demande. Les réductions de charge fournies indiquées par la simulation étaient de 12,5 % et de 13,7 %.

Ces résultats décrivent deux scénarios modélisés. Ils ne constituent pas une économie promise à une copropriété. Dans un immeuble, la régulation du chauffagel’équilibrage des émetteurs, l’échangeur et la qualité des données de consommation conditionnent le résultat. Baisser la température sans vérifier le bâtiment, c’est demander à une vieille installation de courir en chaussures de ville.

Les canalisations pré-isolées posent une autre question, moins visible depuis le logement : la protection contre la corrosion. Une étude de Materials publiée en 2019 a examiné la protection cathodique d’une conduite de réseau de chaleur par calcul, essais et simulation. Les calculs théoriques seuls ne respectaient pas les critères étudiés dans les conduites présentant des défauts de revêtement. Une nouvelle conception intégrant la chute ohmique et un courant adapté les respectait dans les simulations.

Ce cas ne permet pas de diagnostiquer une canalisation enterrée à distance. Il rappelle que le dimensionnement, la surveillance et la maintenance appartiennent au réseau et à ses professionnels. Les pourcentages de simulation éclairent une méthode, ils ne remplacent pas l’examen du bâtiment raccordé.

Raccorder sans se faire tuyauter

worm's eye view of brown building
Photo de Anders Jildén sur Unsplash.

Avant de valider un raccordement, avancez dans cet ordre :

  1. Obtenez le schéma. Demandez le plan de la production, du réseau primaire, de la sous-station et de la distribution secondaire jusqu’au bâtiment.
  2. Faites détailler le mix. Vérifiez les sources utilisées, la part de chaleur renouvelable ou récupérée, les équipements d’appoint et la méthode de calcul des émissions.
  3. Examinez la sous-station. Localisez l’échangeur, le compteur, les équipements d’eau chaude sanitaire et les interventions prévues dans le local technique.
  4. Séparez les postes financiers. Distinguez la liaison au réseau, la sous-station, le comptage, les travaux intérieurs et les frais liés à l’exploitation.
  5. Reliez les données au bâtiment. Comparez la demande réelle, les températures de départ et de retour, l’état des émetteurs et la capacité de l’installation intérieure.

Le réseau de chaleur peut valoriser une ressource locale et desservir plusieurs bâtiments avec une production commune. En contrepartie, l’usager dépend d’un tracé, d’une sous-station, d’un gestionnaire et d’un contrat. Le raccordement commence donc par trois pièces à lire sérieusement : le plan, le descriptif technique et les données du mix. Le tuyau, lui, peut attendre dans la tranchée.

Sources et références scientifiques
  1. Gustavsen M, Mikkelsen MS, Luft F, Riisgaard H, Elliot T.. The role of excess heat in reducing the environmental impacts of district heating systems.. Journal of environmental management. 2025. DOI: 10.1016/j.jenvman.2025.126234 · PMID: 40554882. (résumé scientifique structuré; texte intégral non fourni)
  2. Optimization of Cathodic Protection Design for Pre-Insulated Pipeline in District Heating System Using Computational Simulation – PMC. Materials (Basel, Switzerland). DOI: 10.3390/ma12111761 · PMID: 31151224.
  3. 1.Skagestad B., Mildenstein P. District Heating and Cooling Connection Handbook. Netherlands Agency for Energy and the Environment; Amsterdam, The Netherlands: 2002. pp. 23-50. [Google Scholar].
  4. 2.Eliseev K. Ph.D. Thesis. Mikkeli University of Applied Sciences; Mikkeli, Finland: 2011. District Heating System in Finland and Russia; pp. 4-20. [Google Scholar].
  5. oi S.Y., Yoo K.Y., Lee J.B., Shin C.B., Park M.J. Mathematical modeling and control of thermal plant in the district heating system of Korea. Appl. Therm. Eng. 2010;30:2067-2072. doi: 10.1016/j.applthermaleng.2010.05.014. [DOI] [Google Scholar]. doi:10.1016/j.applthermaleng.2010.05.014.
  6. 4.Yarahmadi N., Sällström J.H. Improved maintenance strategies for district heating pipe lines; Proceedings of the 14th International Symposium on District Heating and Cooling; Stockholm, Sweden. 7-9 September 2014. [Google Scholar].
  7. oi Y.-S., Chung M.-K., Kim J.-G. Effects of cyclic stress and insulation on the corrosion fatigue properties of thermally insulated pipeline. Mater. Sci. Eng. A. 2004;384:47-56. doi: 10.1016/j.msea.2004.05.068. [DOI] [Google Scholar]. doi:10.1016/j.msea.2004.05.068.
  8. 6.Rassoul E.-S.A., Abdel-Samad A., El-Naqier R. On the cathodic protection of thermally insulated pipelines. Eng. Fail. Anal. 2009;16:2047-2053. doi: 10.1016/j.engfailanal.2009.01.005. [DOI] [Google Scholar]. doi:10.1016/j.engfailanal.2009.01.005.
  9. 7.Kim J.G., Kim Y.W. Cathodic protection criteria of thermally insulated pipeline buried in soil. Corros. Sci. 2001;43:2011-2021. doi: 10.1016/S0010-938X(01)00015-4. [DOI] [Google Scholar]. doi:10.1016/S0010-938X(01)00015-4.
  10. 8.Shreir L. Design and Operational Guidance on Cathodic Protection of Offshore Structures, Subsea Installations and Pipelines. The Marine technology directorate limited publication; London, UK: 1990. [Google Scholar].
  11. 9.Von Baeckmann W., Schwenk W., Prinz W. Handbook of Cathodic Corrosion Protection. Elsevier; Huston, TX, USA: 1997. [Google Scholar].
  12. 10.Gummow R. Cathodic protection criteria, A critical review of NACE standard RP-01-69. Mater. Perform. 1986;25:9-16. [Google Scholar].
  13. 11.Effectiveness of Cathodic Protection on Thermally Insulated Underground Metallic Surfaces. NACE Publication; Huston, TX, USA: 1992. NACE Technical Committee Report No. 24156. [Google Scholar].
  14. 12.Kim J.-G., Kim Y.-W., Kang M.-C. Corrosion Characteristics of Rigid Polyurethane Thermally Insulated Pipeline with Insulation Defects. Corrosion. 2002;58:175-181. doi: 10.5006/1.3277318. [DOI] [Google Scholar]. doi:10.5006/1.3277318.
  15. Toward explainable heat load patterns prediction for district heating – PMC. Scientific reports. DOI: 10.1038/s41598-023-34146-3 · PMID: 37156854.
  16. 1.Lund H, Østergaard PA, Chang M, Werner S, Svendsen S, Sorknæs P, Thorsen JE, Hvelplund F, Mortensen BOG, Mathiesen BV. The status of 4th generation district heating: Research and results. Energy. 2018;164:147-159. doi: 10.1016/j.energy.2018.08.206. [DOI] [Google Scholar]. doi:10.1016/j.energy.2018.08.206.
  17. 2.Barone G, Buonomano A, Forzano C, Palombo A. A novel dynamic simulation model for the thermo-economic analysis and optimisation of district heating systems. Energy Convers. Manage. 2020;220:113052. doi: 10.1016/j.enconman.2020.113052. [DOI] [Google Scholar]. doi:10.1016/j.enconman.2020.113052.
  18. 3.Dorotić H, Pukšec T, Duić N. Multi-objective optimization of district heating and cooling systems for a one-year time horizon. Energy. 2019;169:319-328. doi: 10.1016/j.energy.2018.11.149. [DOI] [Google Scholar]. doi:10.1016/j.energy.2018.11.149.
  19. 4.Guelpa E, Verda V. Thermal energy storage in district heating and cooling systems: A review. Appl. Energy. 2019;252:113474. doi: 10.1016/j.apenergy.2019.113474. [DOI] [Google Scholar]. doi:10.1016/j.apenergy.2019.113474.
  20. 5.Buffa S, Cozzini M, D’antoni M, Baratieri M, Fedrizzi R. 5th generation district heating and cooling systems: A review of existing cases in Europe. Renew. Sustain. Energy Rev. 2019;104:504-522. doi: 10.1016/j.rser.2018.12.059. [DOI] [Google Scholar]. doi:10.1016/j.rser.2018.12.059.
  21. 6.Dang LM, Lee S, Li Y, Oh C, Nguyen TN, Song H-K, Moon H. Daily and seasonal heat usage patterns analysis in heat networks. Sci. Rep. 2022;12:1-12. doi: 10.1038/s41598-022-13030-6. [DOI] [PMC free article] [PubMed] [Google Scholar]. doi:10.1038/s41598-022-13030-6.
  22. 7.Xue P, Jiang Y, Zhou Z, Chen X, Fang X, Liu J. Multi-step ahead forecasting of heat load in district heating systems using machine learning algorithms. Energy. 2019;188:116085. doi: 10.1016/j.energy.2019.116085. [DOI] [Google Scholar]. doi:10.1016/j.energy.2019.116085.
  23. 8.Zhao Y, Zhang C, Zhang Y, Wang Z, Li J. A review of data mining technologies in building energy systems: Load prediction, pattern identification, fault detection and diagnosis. Energy Built Environ. 2020;1:149-164. doi: 10.1016/j.enbenv.2019.11.003. [DOI] [Google Scholar]. doi:10.1016/j.enbenv.2019.11.003.
  24. 9.Guo Y, Wang J, Chen H, Li G, Liu J, Xu C, Huang R, Huang Y. Machine learning-based thermal response time ahead energy demand prediction for building heating systems. Appl. Energy. 2018;221:16-27. doi: 10.1016/j.apenergy.2018.03.125. [DOI] [Google Scholar]. doi:10.1016/j.apenergy.2018.03.125.
  25. 10.Wang Z, Hong T, Piette MA. Building thermal load prediction through shallow machine learning and deep learning. Appl. Energy. 2020;263:114683. doi: 10.1016/j.apenergy.2020.114683. [DOI] [Google Scholar]. doi:10.1016/j.apenergy.2020.114683.
  26. 11.Nageler P, Koch A, Mauthner F, Leusbrock I, Mach T, Hochenauer C, Heimrath R. Comparison of dynamic urban building energy models (UBEM): Sigmoid energy signature and physical modelling approach. Energy Build. 2018;179:333-343. doi: 10.1016/j.enbuild.2018.09.034. [DOI] [Google Scholar]. doi:10.1016/j.enbuild.2018.09.034.
  27. 12.Westermann P, Deb C, Schlueter A, Evins R. Unsupervised learning of energy signatures to identify the heating system and building type using smart meter data. Appl. Energy. 2020;264:114715. doi: 10.1016/j.apenergy.2020.114715. [DOI] [Google Scholar]. doi:10.1016/j.apenergy.2020.114715.
  28. Achieving Lower District Heating Network Temperatures Using Feed-Forward MPC – PMC. Materials (Basel, Switzerland). DOI: 10.3390/ma12152465 · PMID: 31382435.
  29. 1.Werner S. International review of district heating and cooling. Energy. 2017;137:617-631. doi: 10.1016/j.energy.2017.04.045. [DOI] [Google Scholar]. doi:10.1016/j.energy.2017.04.045.
  30. 2.Averfalk H., Werner S. Novel low temperature heat distribution technology. Energy. 2018;145:526-539. doi: 10.1016/j.energy.2017.12.157. [DOI] [Google Scholar]. doi:10.1016/j.energy.2017.12.157.
  31. 3.Nord N., Schmidt D., Kallert A., Svendsen S. Improved Interfaces for Enabling Integration of Low Temperature and Distributed Heat Sources, Requirements and Examples; Proceedings of the CLIMA 2016, Proceedings of the 12th REHVA World Congress; Aalborg, Denmark. 22-25 May 2016. [Google Scholar].
  32. 4.Gadd H., Werner S. Fault detection in district heating substations. Appl. Energy. 2015;157:51-59. doi: 10.1016/j.apenergy.2015.07.061. [DOI] [Google Scholar]. doi:10.1016/j.apenergy.2015.07.061.
  33. 5.Flores J.F., Lacarrière B., Chiu J.N., Martin V. Assessing the techno-economic impact of low-temperature subnets in conventional district heating networks. Energy Procedia. 2017;116:260-272. doi: 10.1016/j.egypro.2017.05.073. [DOI] [Google Scholar]. doi:10.1016/j.egypro.2017.05.073.
  34. 6.Nord N., Løve Nielsen E.K., Kauko H., Tereshchenko T. Challenges and potentials for low-temperature district heating implementation in Norway. Energy. 2018;151:889-902. doi: 10.1016/j.energy.2018.03.094. [DOI] [Google Scholar]. doi:10.1016/j.energy.2018.03.094.
  35. 7.Schmidt D., Kallert A., Blesl M., Svendsen S., Li H., Nord N., Sipilä K. Low Temperature District Heating for Future Energy Systems. Energy Procedia. 2018;149:595-604. doi: 10.1016/j.egypro.2018.08.224. [DOI] [Google Scholar]. doi:10.1016/j.egypro.2018.08.224.
  36. 8.Lund H., Werner S., Wiltshire R., Svendsen S., Thorsen J.E., Hvelplund F., Mathiesen B.V. 4th Generation District Heating (4GDH). Integrating smart thermal grids into future sustainable energy systems. Energy. 2014;68:1-11. doi: 10.1016/j.energy.2014.02.089. [DOI] [Google Scholar]. doi:10.1016/j.energy.2014.02.089.
  37. 9.Gadd H., Werner S. Achieving low return temperatures from district heating substations. Appl. Energy. 2014;136:59-67. doi: 10.1016/j.apenergy.2014.09.022. [DOI] [Google Scholar]. doi:10.1016/j.apenergy.2014.09.022.
  38. 10.Gabrielaitiene I., Bøhm B., Sunden B. Modelling temperature dynamics of a district heating system in Naestved, Denmark, A case study. Energy Convers. Manag. 2007;48:78-86. doi: 10.1016/j.enconman.2006.05.011. [DOI] [Google Scholar]. doi:10.1016/j.enconman.2006.05.011.
  39. 11.Giraud L., Baviere R., Vallée M., Paulus C. Presentation, Validation and Application of the DistrictHeating Modelica Library; Proceedings of the 11th Modelica Conference; Versailles, France. 21-23 September 2015; pp. 79-88. [DOI] [Google Scholar].
  40. 12.Soons F., Torrens Galdiz J., Hensen J., Schrevel R. A Modelica based computational model for evaluating a renewable district heating system; Proceedings of the 9th International Conference on System Simulation in Buildings; Liege, Belgium. 10-12 December 2014; pp. 1-16. [Google Scholar].
  41. Le chauffage urbain, ou réseau de chaleur : fonctionnement, avantages, prix | Quelle Énergie.
  42. Réseaux de chaleur | Ministères Transition écologique, Aménagement du Territoire, Transports, Ville et Logement.
  43. Contributeurs aux projets Wikimedia. Réseau de chaleur. 2006.
  44. [modifier | modifier le code].
  45. « générée par un procédé qui n’en constitue pas la finalité première ».
  46. « fixera des objectifs comprenant des options haute et basse, pour tenir compte des incertitudes ».
  47. « chaleur et de froid renouvelables ».
  48. « un décalage persistant au regard des objectifs affichés ».
  49. « oubliés des aides d’État ».
  50. Notes et références.
  51. ↑ Uniquement production à partir de déchets..
  52. ↑ une partie des "autres sources" peuvent être considérées renouvelables.
  53. 1 2 « Réseau de chaleur Bellevue – suivi d'exploitation » [PDF], Nantes Métropole, 2010.
  54. 1 2 Ministère de l'environnement (2016), volet 1: Synthèse de la PPE [PDF], 25 pages, volet 2: « Volet relatif à l'offre d'énergie » [PDF], 83 pages; et volet 3: « Stratégie de développement de la mobilité propre », [PDF], 125 pages..
  55. ↑ « La cloacothermie ou l’énergie renouvelable des eaux usées » [PDF], sur École normale supérieure Paris-Saclay, 22 septembre 2017..
  56. Connaissance des Énergies. Chauffage urbain | Réseau de chaleur. 2015.
