Le chauffe-eau solaire thermosiphon fait circuler l’eau ou le liquide caloporteur sans pompe électrique. La règle qui commande toute l’installation tient en une ligne : le ballon doit être placé au-dessus des capteurs.

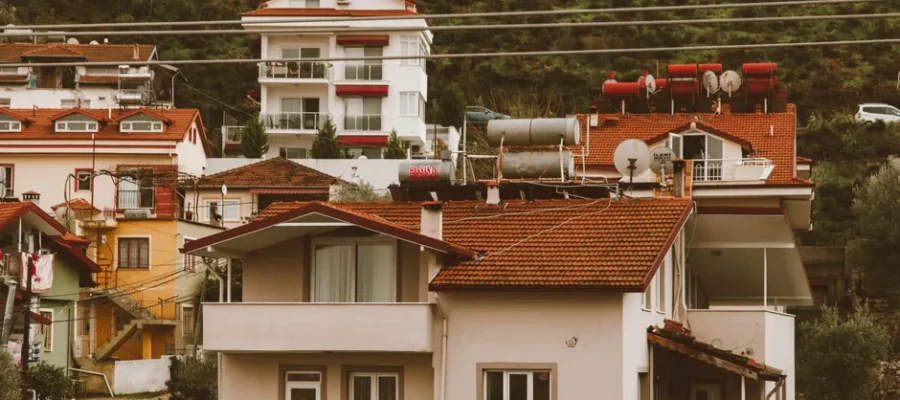

Le ballon prend de la hauteur, la physique suit
Le thermosiphon repose sur une différence de température et de densité. Chauffé par les capteurs, le fluide se dilate, devient moins dense et monte vers le ballon. En refroidissant, il redescend par gravité vers les capteurs. Cette convection naturelle entretient la circulation sans circulateur mécanique.
La géométrie du circuit compte donc autant que le capteur lui-même. Le ballon doit rester plus haut que les capteurs, les conduites doivent suivre un trajet régulier et la résistance hydraulique doit rester faible. Un coude inutile, une canalisation mal dimensionnée ou un ballon trop bas peuvent affaiblir, voire interrompre, le mouvement naturel du fluide.
Chaud devant, froid derrière : le circuit se met en marche
Dans une installation directe, l’eau sanitaire circule dans les capteurs. Cette solution peut convenir dans les régions où le gel ne constitue pas un risque marqué. Dans une installation indirecte, un liquide caloporteur antigel circule dans les capteurs et transmet sa chaleur à l’eau sanitaire par l’intermédiaire d’un échangeur.
Le circuit indirect ajoute des composants, mais il protège le circuit solaire contre le gel. Le choix dépend donc du climat, de l’implantation et des caractéristiques de l’équipement. On ne choisit pas le type de circuit après avoir fixé le ballon au hasard sur le toit.
La performance commence par l’implantation, pas par la brochure du fabricant.
Le ballon stocke ensuite l’eau chaude pour les usages du logement. Un appoint électrique ou un autre générateur peut prendre le relais lorsque l’ensoleillement ne suffit pas. Le solaire thermique réduit le recours à cet appoint, mais ne garantit pas une autonomie complète par temps couvert ou en hiver.
Le volume du ballon doit être calculé à partir du nombre d’occupants, des habitudes de puisage et de la configuration du logement. Douches longues, baignoire, occupation irrégulière et distance entre le ballon et les points d’eau modifient le dimensionnement.
Thermosiphon contre pompe : le match sans mauvaise foi
L’absence de pompe réduit le nombre de pièces mécaniques et la consommation électrique liée à la circulation. Elle ne supprime pas l’entretien : les capteurs doivent rester propres, les conduites conserver leur isolation et le liquide caloporteur d’un circuit indirect être contrôlé selon les préconisations du fabricant.
Un chauffe-eau solaire équipé d’un circulateur offre davantage de liberté pour placer le ballon à distance des capteurs. En contrepartie, il ajoute une pompe, une régulation et des composants électriques. Le choix oppose donc une implantation très contrainte à un système plus réglable, mais plus complexe.
Le mot thermosiphon recouvre aussi des dispositifs différents. Un chauffe-eau solaire domestique utilise une circulation naturelle de liquide. Un caloduc ou un thermosiphon diphasique fonctionne avec des phases d’évaporation et de condensation dans un circuit fermé. Les deux familles transfèrent de la chaleur, mais leurs composants et leurs usages ne sont pas interchangeables.
Le prix monte, le toit aussi
Ce type d’installation ne se chiffre pas honnêtement avec un simple prix au mètre carré. Le devis doit intégrer les capteurs, le ballon, l’échangeur s’il y en a un, les accessoires hydrauliques, l’appoint, l’isolation des conduites, l’accès au toit et les éventuelles adaptations de couverture.
Deux maisons équipées de la même surface de capteurs peuvent recevoir des devis très différents. La longueur des conduites, la hauteur entre le ballon et les capteurs, la pente du toit, l’échafaudage et la modification du réseau d’eau chaude font varier l’addition. Le budget travaux aime beaucoup ces petites lignes qui n’étaient pas dans la première estimation.
Pour un devis établi en 2026, demandez une ventilation précise du matériel et de la main-d’œuvre. Une ligne unique intitulée « installation solaire » ne permet ni de comparer les offres ni de vérifier ce qui est compris.
Le soleil travaille, l’appoint garde les clés

La part d’eau chaude fournie par le solaire varie selon la région, l’orientation, l’inclinaison des capteurs, la saison, la consommation et le réglage de l’appoint. Un pourcentage annoncé dans une brochure ne suffit donc pas à prévoir l’économie réalisée dans un logement donné.
Pendant plusieurs jours couverts, l’appoint doit maintenir la disponibilité de l’eau chaude. Cette contrainte n’est pas un défaut propre au thermosiphon : elle rappelle simplement que les capteurs dépendent de l’énergie solaire reçue et que le ballon doit être correctement dimensionné.
Les aides à la rénovation énergétique doivent être vérifiées avant la signature du devis, avec leurs conditions à jour et leur calendrier de versement. Si le dispositif retenu exige une entreprise qualifiée, contrôlez la qualification de l’installateur à la date du chantier. Une promesse orale ne remplace pas un document.
Du laboratoire au toit : attention au faux cousin
Le principe de circulation passive intéresse aussi la recherche, mais les applications ne doivent pas être mélangées. Une étude publiée dans Bioengineering en août 2022 a évalué un photobioréacteur thermosiphon destiné à produire de l’hydrogène avec la bactérie Rhodopseudomonas palustris. Le dispositif faisait circuler la biomasse sans énergie de mélange externe. Cela décrit un réacteur biologique, pas un chauffe-eau domestique.
Une étude publiée dans AMB Express en 2023 a comparé un éclairage continu à des cycles jour-nuit dans ce même type de photobioréacteur. Dans les conditions contrôlées de l’expérience, le taux maximal de production d’hydrogène était de 0,015 mol m3 h1 avec les cycles lumineux, contre 0,180 mol m3 h1 sous éclairage continu. Ce résultat ne donne pas un rendement pour une maison, mais il rappelle que la durée d’exposition et la température réelle influencent fortement un système passif.
Le bon tuyau n’est pas magique
Avant de signer, le professionnel doit examiner la toiture, l’emplacement du ballon, le passage des conduites, l’isolation et le réseau d’eau chaude existant. Un ballon éloigné des points de puisage peut accroître les pertes thermiques et allonger l’attente au robinet, même si les capteurs fonctionnent correctement.
- Vérifier que la toiture et sa structure acceptent les capteurs et le ballon prévus.
- Choisir le circuit direct ou indirect selon le risque de gel et l’implantation.
- Comparer des devis descriptifs qui séparent matériel, accès, couverture et mise en service.
- Conserver les notices, factures, plans, attestations d’assurance et procès-verbal de réception des travaux.
La garantie décennale concerne les dommages relevant de la responsabilité du constructeur lorsqu’ils compromettent la solidité de l’ouvrage ou le rendent impropre à son usage. Elle ne remplace ni l’entretien ni la vérification des équipements. Demandez l’attestation correspondant aux travaux réalisés.
Un chauffe-eau solaire thermosiphon peut être cohérent lorsque le ballon peut prendre de la hauteur, que le circuit reste court et que l’appoint est correctement prévu. Si la toiture ou les distances imposent trop de contraintes, un système avec circulateur peut mieux fonctionner malgré sa complexité. La gravité fait économiser une pompe, pas un mauvais plan de plomberie.
